Particle Image Velocimetry

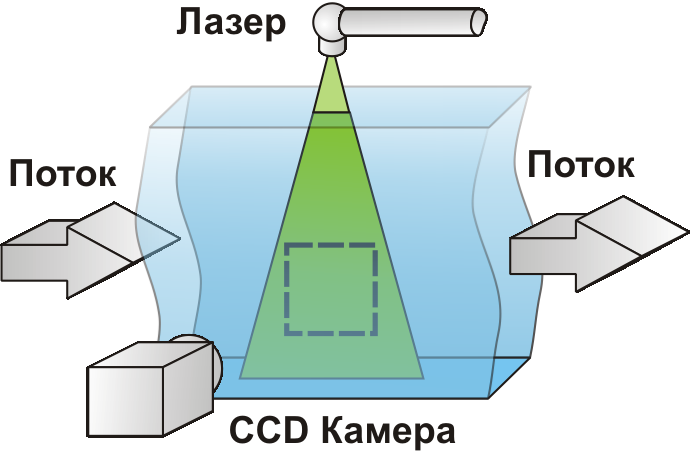

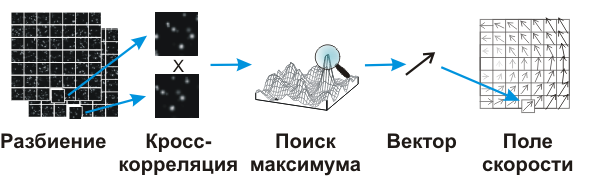

Метод PIV (цифровая трассерная визуализация) - оптический метод измерения мгновенных полей скорости жидкости или газа в выбранном сечении потока. Импульсный лазер создает тонкий световой нож и освещает мелкие частицы, взвешенные в исследуемом потоке. Положения частиц в момент двух последовательных вспышек лазера регистрируются на два кадра цифровой камеры. Скорость потока определяется расчетом перемещения, которое совершают частицы за время между вспышками лазера. Определение перемещения основано на применении корреляционных методов к трассерным картинам, с использованием регулярного разбиения на элементарные области.

Особенности метода
- бесконтактный метод измерения
- позволяет измерять мгновенные поля скорости
- широкий диапазон измеряемых скоростей от долей миллиметра в секунду до сверхзвуковых
Область применения
гидро- и аэродинамика лабораторных течений, физическое моделирование технологических процессов в энергетике, химической промышленности, диагностика обтекания реальных и модельных объектов в авиа- и автомобилестроении и т.д.
Компоненты системы
- система иллюминации на основе импульсного лазера с объективом для формирования лазерного ножа
- система регистрации на основе цифровой камеры и объектива
- программное обеспечение ActualFlow с пакетом PIV Kit
- персональный компьютер
- устройство засева
Опционально:
- моторизованный координатник
- оптический фильтр
Подробная информация на polis-instruments.ru
