Добавляем размерность - время!

Добавляем размерность - время


Методы высокоскоростной регистрации полей величин открывают новые возможности по исследованию потоков. Использование современных скоростных камер и лазеров позволяет соединить высокое пространственное разрешение с высоким временным разрешением измеряемых величин.
Особенности
Метод высокоскоростной трассерной визуализации (High-Speed PIV) позволяет измерять:
  • временные серии двух- и трехкомпонентных полей скорости
  • средние по времени характеристики турбулентных потоков
  • временной спектр пульсаций
  • пространственные и временные корреляции величин
Поскольку регистрация изображений с высокой частотой не изменяет фундаментальных принципов метода измерений, высокоскоростные измерения могут быть реализованы с различными измерительными методиками: PIV, Stereo PIV, Tomo PIV, Micro PIV, PLIF, IPI, PFBI, LIF.
Область применения

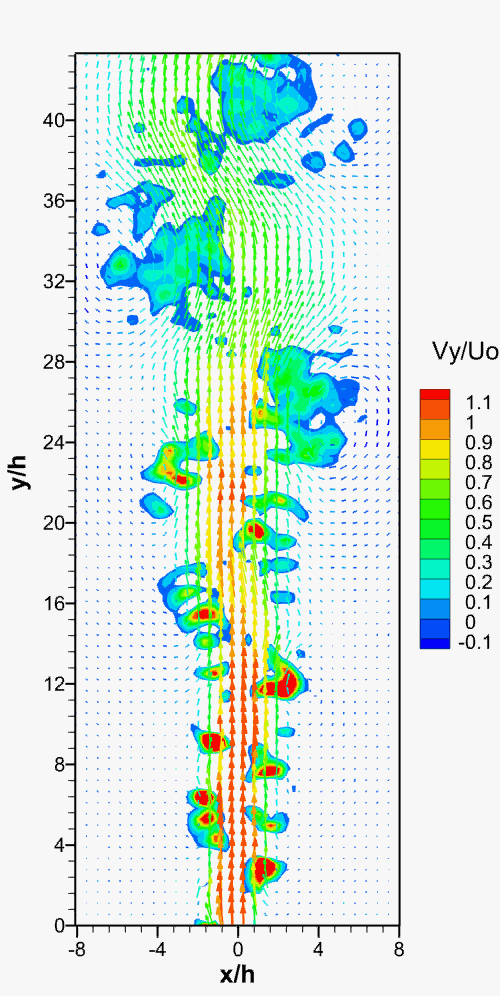

Скоростная регистрация добавляет новую размерность измерений - время, что может быть полезно при исследовании различных процессов. Например, при изучении турбулентности появляется возможность измерения пространственно-временных корреляций (Тейлоровских масштабов). Рождение, распространение, взаимодействие и распад вихревых структур могут быть зарегистрированы в динамике. Кроме того, формирующиеся потоки, пульсирующие и нестационарные потоки также могут быть исследованы путем регистрации серии измерений с высокой скоростью.
Характеристики
  • максимальная частота измерений - 0,5-10 кГц (в зависимости от модели камеры и источника освещения)
Оборудование
  • цифровые камеры
  • Камеры Photron
  • PCO dimax
  • PCO 1200 hs
  • Видеоспринт
  • источники света
  • Скоростные Nd:YAG и Nd:YLF лазеры с частотой импульсов до 10кГц. Частота импульсов - 1-10000Гц;
  • ФТИ-Оптроник - непрерывные DPSS лазеры, для диагностики низкоскоростных процессов в воде
